| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | NLD |
| ได้รับการรับรอง: | ISO9001 CE FCC |
| หมายเลขรุ่น: | XRotor X9 |
| จำนวนสั่งซื้อขั้นต่ำ: | 2 ชุด |
| ราคา: | Negotiable |
| รายละเอียดการบรรจุ: | กล่องกระดาษ |
| เวลาการส่งมอบ: | 15~25 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, D/P, D/A |
| สามารถในการผลิต: | 2000 ชุด / เดือน |
| พิมพ์: | คอมโบระบบไฟฟ้า XRotor X9 | <i>Max.</i> <b>แม็กซ์</b> <i>Thrust</i> <b>แรงขับ</b>: | 19.2กก./แกน (46V, ระดับน้ำทะเล) |
|---|---|---|---|
| น้ำหนักเครื่องที่แนะนำ: | 7-9.5กก./แกน (46V, ระดับน้ำทะเล) | แบตเตอรี่ LiPo ที่แนะนำ: | 12S (ลิโพ) |
| อุณหภูมิในการทำงาน: | -20-55 องศาเซลเซียส | น้ำหนักคอมโบ: | 1400g |
| แสงสูง: | ระดับการกันน้ำ IPX7 ระบบไฟฟ้าไร้แปรง,โดรนไร้แปรงระบบพลังงาน,XRotor X9 ระบบไฟฟ้าไร้แปรงถ่าน |
||

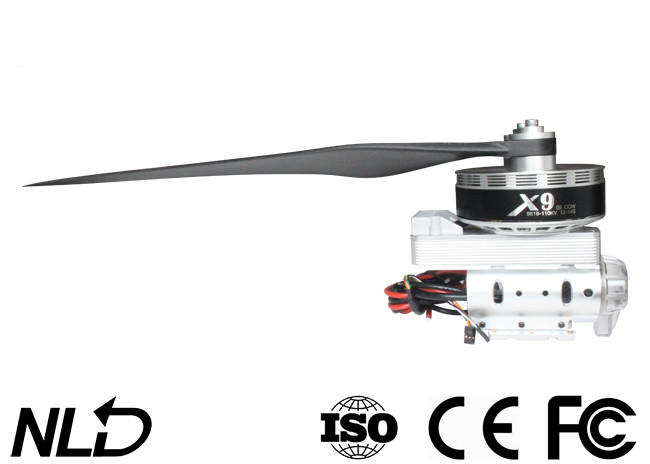

XRotor X9 คะแนนกันน้ำ IPX7 ระบบไฟฟ้าไร้แปรงถ่านสำหรับ Drone
บทนำ

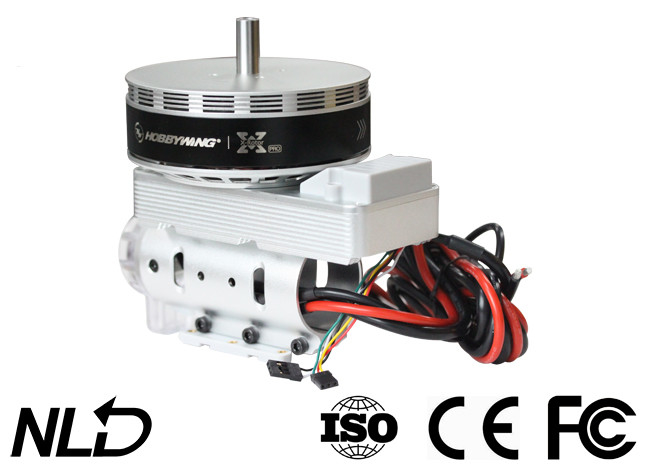

โครงสร้างแบบบูรณาการ
คอมโบระบบไฟฟ้า x9B ที่มีการออกแบบโครงสร้างน้ำหนักเบาผสานรวมมอเตอร์ ESC และตัวยึดมอเตอร์เข้าด้วยกันเพื่อให้การติดตั้งและใช้งานง่ายและสะดวก
(หมายเหตุ: จำเป็นต้องใช้ท่อคาร์บอน fber ที่มีเส้นผ่านศูนย์กลาง 40 มม. ที่นี่)
ซุปเปอร์กันน้ำ
คอมโบระบบไฟฟ้า x9B อัพเกรดการออกแบบที่กันน้ำได้โดยใช้สิ่งที่แนบมามอเตอร์และ ESC ที่ปิดสนิทพร้อมการเชื่อมต่อกันน้ำและป้องกันการกัดกร่อนกันน้ำได้ตามมาตรฐาน lPX7 และใช้ได้กับสภาพการทำงาน/สภาพอากาศที่แตกต่างกัน
โหลดใหญ่มาก
แรงขับสูงสุดต่อแกนสามารถเข้าถึง 22.5 กก. เมื่อจับคู่คอมโบระบบไฟฟ้า x9B ซึ่งมี FOC (Field Oriented Control) ESC ที่มีการพับ 34 นิ้วใบพัดสามารถ;คำสั่งผสมนี้ใช้ได้กับโดรนที่ใช้งานหนัก (7-9.5 กก./แกน) เช่น โดรนสี่ใบพัดที่มีน้ำหนัก 16 กก.
ฉลาดและเข้ากันได้มากขึ้น
การอัพเกรดอย่างชาญฉลาดช่วยให้คอมโบระบบไฟฟ้า x9B มีการทำงานที่ราบรื่นยิ่งขึ้นและเข้ากันได้ดีกับตัวควบคุมการบินต่างๆ
รายการที่ตั้งโปรแกรมได้ เช่น ทิศทางของมอเตอร์ อัตราการตอบสนอง สีอ่อน เบรกรับประกันประสิทธิภาพที่เสถียรและเชื่อถือได้มากขึ้น
การออกแบบที่กระจายความร้อนและทนต่อแรงกระแทกได้ดีเยี่ยม
การออกแบบแบบบูรณาการ ซึ่งเพิ่มพื้นที่สำหรับการนำความร้อนเพื่อให้สามารถใช้พลังงาน (/อินพุต) ที่สูงขึ้น รวมกับพัดลมแบบแรงเหวี่ยงบนโรเตอร์ของมอเตอร์ทำให้การทำงานของคอมโบระบบไฟฟ้า x9B มีความน่าเชื่อถือมากขึ้นการออกแบบที่ทนต่อแรงกระแทกใต้ ESC จะดูดซับแรงกระแทกเพื่อปกป้องมอเตอร์และ ESC และลดความเสียหายต่อคอมโบที่เกิดจากการชน
รูสกรูและลวดเสริมการทำงาน
รูสกรูกลับด้าน (สำหรับติดตั้งและยึดหัวฉีด) ที่ด้านล่างของคอมโบระบบไฟฟ้า x9B และ ESC หัวฉีดแบบแรงเหวี่ยงที่มีแปรงในตัว (ซึ่งสามารถเชื่อมต่อกับหัวฉีดผ่านสายไฟ) ช่วยลดความยุ่งยากในการติดตั้งสำหรับโดรนเพื่อการเกษตร
ข้อมูลจำเพาะ
| ชื่อผลิตภัณฑ์ | XRotor 9 ระบบไฟฟ้า Combo |
| ข้อมูลจำเพาะ | |
| แม็กซ์แรงขับ | 19.2กก./แกน (46V, ระดับน้ำทะเล) |
| น้ำหนักขึ้นเครื่องที่แนะนำ | 7-9.5กก./แกน (46V, ระดับน้ำทะเล) |
| แบตเตอรี่ LiPo ที่แนะนำ | 12S (ลิโพ) |
| อุณหภูมิในการทำงาน | -20-55 องศาเซลเซียส |
| น้ำหนักคอมโบ | 1400g |
| คะแนนกันน้ำ | IPX7 |
| เครื่องยนต์ | |
| ระดับ KV | 110 KV |
| ขนาดสเตเตอร์ | 96* 16mm |
| เส้นผ่านศูนย์กลางท่อ | φ40 |
| การแบก | นำเข้าแบริ่งกันน้ำ |
| ESC | |
| แบตเตอรี่ LiPo ที่แนะนำ | 6-12S LiPo |
| ระดับสัญญาณอินพุต PWM | 3.3V/5V (เข้ากันได้) |
| ความถี่สัญญาณคันเร่ง | 50-500Hz |
| ความกว้างของพัลส์ในการทำงาน | 1100- 1940us (คงที่หรือไม่สามารถตั้งโปรแกรมได้) |
| แม็กซ์แรงดันไฟฟ้าขาเข้า | 52.2V |
| แม็กซ์กระแสไฟเข้า (ต่อ) | 120A (พร้อมการกระจายความร้อนที่ดี) |
| แม็กซ์กระแสไฟสูงสุด (10 วินาที) | 150A (พร้อมการกระจายความร้อนที่ดี) |
| บีอีซี | ไม่ |
| รูยึดสำหรับหัวฉีด | φ28.4mm-2*M3 |
| ใบพัด | |
| เส้นผ่านศูนย์กลาง x ระยะห่าง | 34.7x11 นิ้ว |
