| สถานที่กำเนิด: | ประเทศจีน |
|---|---|
| ชื่อแบรนด์: | NLD |
| ได้รับการรับรอง: | ISO9001 CE FCC |
| หมายเลขรุ่น: | X6-2 |
| จำนวนสั่งซื้อขั้นต่ำ: | 2 ติดตั้ง |
| ราคา: | Negotible |
| รายละเอียดการบรรจุ: | กล่องกระดาษ |
| เวลาการส่งมอบ: | 20 วัน |
| เงื่อนไขการชำระเงิน: | L / C, T / T, D / P, D / A |
| สามารถในการผลิต: | 100sets / เดือน |
| ชื่อ: | X8 คอมโบระบบไฟฟ้า | เครื่องยนต์: | มอเตอร์ไร้แปรงถ่าน 100KV 8120 |
|---|---|---|---|
| ใบพัด: | 2911 | NS: | กระแสสูงสุด 100A Max |
| แบตเตอรี่: | แนะนำ 6~12S | น้ำหนัก: | 1040g |
| เน้น: | ชิ้นส่วน UAV ISO9001 X8,ชิ้นส่วน UAV ISO9001 100KV,FCC 2911 ใบพัด |
||

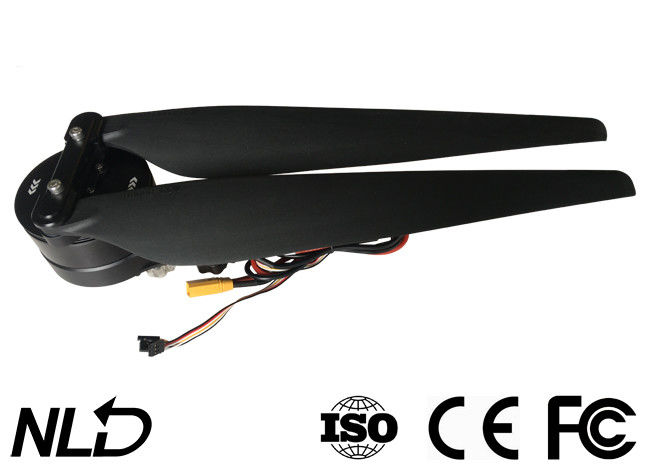

X8 8120 มอเตอร์แบบไม่มีแปรง 100KV พร้อม 80A ESC, 2911 ใบพัด, แขนท่อคาร์บอนไฟเบอร์ 30/35 มม., น้ำหนัก 1040g
การออกแบบโมดูลาร์ง่ายต่อการบำรุงรักษา
ระบบขับเคลื่อน X8 มีการออกแบบโมดูลาร์เมื่อชำรุดสามารถเปลี่ยนส่วนที่เสียหายได้เช่น
ใบพัด (เดี่ยวหรือสองใบ) อะแดปเตอร์ใบพัด หรือชุดจ่ายไฟในตัว (ESC+มอเตอร์) อย่างง่ายดายและรวดเร็ว
อัพเดตเฟิร์มแวร์ปกติ
ไม่คิดเงิน
คุณสามารถอัพเกรด ESC ด้วยซอฟต์แวร์ Hobbywing USB LINK, กล่องโปรแกรม LCD (แยกจำหน่าย) และแล็ปท็อปHobbywing อัปเดตเฟิร์มแวร์ ESC เป็นประจำเพื่อให้คุณอัปเกรดฟีเจอร์ได้บ่อยขึ้นเมื่อมีให้บริการ
ทนต่อแรงกระแทกสูง
เฟรมอลูมิเนียมอัลลอยด์ที่มีความแข็งแรงสูงด้วย CNC รวมกับการออกแบบโครงสร้างที่เหมาะสมที่สุดจะปกป้องส่วนประกอบมอเตอร์ได้อย่างมีประสิทธิภาพ ทำให้มอเตอร์ทนต่อแรงกระแทกได้อย่างแท้จริง และลดความเป็นไปได้ที่โครงสร้างจะเสียรูป/ความผิดปกติที่เกิดจากการตกหล่นหรือกระแทก
ระบบขับเคลื่อนแบบบูรณาการและพร้อมใช้งาน
ระบบขับเคลื่อน X6 ซึ่งรวมมอเตอร์ ESC ใบพัดและตัวยึดมอเตอร์ (ด้วยอะแดปเตอร์ท่อ 30 ถึง 28 ที่เป็นอุปกรณ์เสริม เข้ากันได้กับท่อแขนคาร์บอนไฟเบอร์ขนาดเส้นผ่านศูนย์กลาง 28 มม. และ 30 มม.) เข้าด้วยกัน ติดตั้งและใช้งานง่าย
หมายเหตุ: ด้วยใบพัด 2388 แบบพับได้ ระบบขับเคลื่อนสามารถรับน้ำหนักได้ 3 ~ 5 กก. (นั่นคือ 18 ~ 30 กก. สำหรับเฮกซาคอปเตอร์ )
FOC-based PMSM Algorithm Perfect Propulsion System
อัลกอริธึม PMSM (มอเตอร์ซิงโครนัสแม่เหล็กถาวร) ที่ใช้ FOC (Field Oriented Control) ซึ่งเป็นอัลกอริธึมที่ได้รับการปรับปรุงสำหรับการปรับปรุงประสิทธิภาพการทำงานร่วมกันของ ESC มอเตอร์ และใบพัด ทำให้ใบพัดมอเตอร์มีความสมดุลมากขึ้น และสร้างระบบขับเคลื่อนที่มีความเสถียรสูง ความน่าเชื่อถือและประสิทธิภาพ
หมายเหตุ: เมื่อเปรียบเทียบกับมอเตอร์ BLDC แล้ว PMSM มีข้อดีมากมาย เช่น เสียงรบกวนต่ำ ขนาดเล็ก ความหนาแน่นของกำลังสูง แรงบิดเป็นจังหวะต่ำ และความแม่นยำในการควบคุมสูง
ซุปเปอร์กันน้ำ
ระบบขับเคลื่อน X8 สามารถกันน้ำได้ตามมาตรฐาน IPX7ใช้ได้กับสภาพการทำงานที่สมบุกสมบันเกือบทั้งหมด (สำหรับการใช้งานทางการเกษตร) เช่น น้ำฝน ยาฆ่าแมลง สเปรย์เกลือ อุณหภูมิสูง ทรายและฝุ่นละอองรวมกับช่องจ่ายไฟที่ด้านล่างของแท่นยึดมอเตอร์
(หมายเหตุ: การออกแบบที่จดสิทธิบัตร) คุณสามารถล้างระบบด้วยน้ำจืดโดยตรงหลังการใช้งาน
ไฟ LED แสดงสถานะความสว่างสูง
ระบบขับเคลื่อน X8 ยังมีไฟ LED ความสว่างสูง คุณสามารถเลือกสีของแสงหรือปิดใช้งานได้สามารถให้ข้อมูลเกี่ยวกับสถานะการทำงานของระบบและส่งคำเตือนเมื่อมีปัญหาผิดปกติเกิดขึ้นซึ่งช่วยเพิ่มความปลอดภัยของระบบได้อย่างมาก
ใบพัดแรงขับและประสิทธิภาพสูง
ใบพัด 3090 ทำจากเส้นใยคาร์บอนที่มีความแข็งแรงสูงพิเศษมีความแข็งและน้ำหนักเบา และรับประกันความสม่ำเสมอที่ดีเยี่ยมและความสมดุลแบบไดนามิกที่ยอดเยี่ยมรูปทรงแอโรไดนามิกที่ปรับให้เหมาะสมและการออกแบบปลายใบมีดที่ไม่เหมือนใคร รวมกับการออกแบบแม่เหล็กไฟฟ้าที่ปรับให้เหมาะสมซึ่งใช้โดยมอเตอร์และอัลกอริธึม FOC (Field Oriented Control) ที่มีประสิทธิภาพสูงซึ่งใช้งานโดย ESC รับประกันแรงขับและประสิทธิภาพของระบบขับเคลื่อนสูง
| เครื่องยนต์ | 1 | NS | 1 |
| ใบพัด | 1 ชุด | มอเตอร์เมาท์ | 1 |
| สกรู | 1 ชุด | ชุดไฟ LED | 1 |
| อะแดปเตอร์หลอด | 1 | จาก 30 มม. ถึง 35 มม. |
ข้อมูลจำเพาะ
แม็กซ์แรงขับ 15.3 กก./แกน (48V, ระดับน้ำทะเล )
แบตเตอรี่ LiPo ที่แนะนำ 12S LiPo
น้ำหนักขึ้นเครื่องที่แนะนำ 5-กก./แกน (48V, ระดับน้ำทะเล)
น้ำหนักคอมโบ 1040g
ระดับการกันน้ำ IPX7
อุณหภูมิในการทำงาน -20 ℃ ~ 65 ℃
เครื่องยนต์
ขนาดสเตเตอร์: 81*20mm
ระดับ KV 100KV
OD ของท่อคาร์บอนไฟเบอร์ φ30mm/φ35mm (*จำเป็นต้องใช้ตัวแปลงท่อ)
แบริ่ง NSK ลูกปืน (กันน้ำ)
NS
| แบตเตอรี่ LiPo ที่แนะนำ | 6-12S LiPo | ระดับสัญญาณอินพุต PWM | 3.3v/5v (เข้ากันได้) |
| ความถี่สัญญาณคันเร่ง | 50-500Hz | ความกว้างของพัลส์ในการทำงาน | 1100~1940μs |
| แม็กซ์แรงดันไฟฟ้าขาเข้า | 52.2V | แม็กซ์กระแสไฟเข้า (ต่อ) | 80 A (พร้อมการกระจายความร้อนที่ดี) |
| บีอีซี | สร้างขึ้นใน | แม็กซ์กระแสไฟสูงสุด (10 วินาที) | 100 A (พร้อมการกระจายความร้อนที่ดี) |
| รูยึดหัวฉีด | φ28.4mm-2*M3 | ||
ใบพัด
เส้นผ่านศูนย์กลาง×พิทช์ 2911
น้ำหนัก 180g
บทนำ
ระบบไฟฟ้าไร้แปรงถ่าน X8 เป็นระบบไฟฟ้าที่สามารถรับน้ำหนักได้ 5 ~ 7 กก. (ต่อ
โรเตอร์) สำหรับโดรนเกษตรสามารถให้แรงขับสูงสุด 15.3 กก. และจับคู่ 30/35 มม.
แขนท่อคาร์บอนไฟเบอร์กันน้ำกันฝุ่นตามมาตรฐาน IPX7 และทนต่อ
น้ำฝน ยาฆ่าแมลง เกลือพ่น ทราย ฝุ่น โคลน ดินปนทราย อุณหภูมิและแรงกระแทกสูงมัน
ยังมีอัลกอริธึมที่ใช้สำหรับเพิ่มประสิทธิภาพระบบ FOC ESC & Motor และการสร้าง
ระบบมีความสมดุลมากขึ้น การป้องกันหลายอย่าง เช่น การตรวจจับตัวเองเมื่อเปิดเครื่อง, เปิดเครื่อง
แรงดันไฟผิดปกติ กระแสไฟเกินและมอเตอร์ล็อค และฟังก์ชันเอาท์พุตข้อมูลแบบเรียลไทม์
ความสนใจ
• เก็บ dr one ของคุณให้ห่างจากฝูงชน สายไฟฟ้าแรงสูง และสิ่งกีดขวางเสมอ บิน
โดรนตามข้อกำหนดด้านความปลอดภัยที่เกี่ยวข้อง
• ห้ามเข้าใกล้ใบพัดและมอเตอร์ที่ใช้ความเร็วสูง มิฉะนั้น คุณอาจได้รับบาดเจ็บ
• ตรวจสอบว่าชิ้นส่วนทั้งหมดอยู่ในสภาพดีก่อนใช้งานหรือไม่หากมีส่วนที่เสียหาย
โปรดติดต่อโรงงานเพื่อขอเปลี่ยน
• ตรวจสอบว่ามีเกลียวสำหรับเชื่อมต่อชิ้นส่วนหลวมและมอเตอร์อยู่ในแนวนอนก่อนหรือไม่
แต่ละเที่ยวบิน
• เส้นผ่านศูนย์กลางรูของแขนสำหรับระบบไฟฟ้า X8 คือ 35 มม. หากคุณต้องการใช้
ท่อขนาด 30 มม. จากนั้นติดตั้งอะแด็ปเตอร์ท่อ (รวมอยู่ในกล่องผลิตภัณฑ์) ลงในโปรเจ็กต์
ท่อบนตัวยึดมอเตอร์ก่อน
• คุณสามารถเปลี่ยนสีแสงของชุด LED ได้ในกรณีนั้น คุณต้องถอดชิ้นส่วน
ฝาครอบไฟและเลื่อนสวิตช์ DIP ตามลำดับ
• คุณสามารถล้างมอเตอร์ด้วยน้ำสะอาดหลังจากเที่ยวบินแต่ละครั้งเพื่อรักษาความสะอาด
การติดตั้งระบบไฟฟ้า
• ประกอบระบบไฟฟ้าทั้งระบบก่อนออกจากโรงงานก็พร้อมใช้งาน
และคุณสามารถติดตั้งบนโดรนเกษตรของคุณโดยตรงตามทิศทางการหมุน
(CW/CCW) ทำเครื่องหมายบนมอเตอร์
• เส้นผ่านศูนย์กลางรู (ของแขน) คือ 35 มม. หากคุณต้องการใช้ท่อขนาด 30 มม. ให้ใช้ท่อ
จะต้องใช้อะแดปเตอร์
• สายเคเบิลสามสี (ดำ/แดง/ขาว) ใช้สำหรับส่งข้อมูลออกและอัปเดตเฟิร์มแวร์ ESC
สายเคเบิลสองสี (สีขาว/ดำ) คือสายสัญญาณปีกผีเสื้อ และสายสีเหลืองคือ RPM
สายสัญญาณออก
• สัญญาณข้อมูล wir e ใช้สำหรับเอาต์พุต thr ottle input, เอาต์พุตปีกผีเสื้อ, มอเตอร์ RPM, อินพุต
กระแส กระแสไฟขาออก แรงดันไฟขาเข้า อุณหภูมิตัวเก็บประจุ อุณหภูมิ MOS และอื่นๆ
• ช่วงปีกผีเสื้อของ ESC ถูกกำหนดไว้ที่ 1100~1940μs
