| สถานที่กำเนิด: | ประเทศจีน |
|---|---|
| ชื่อแบรนด์: | NLD |
| ได้รับการรับรอง: | ISO9001 CE FCC |
| หมายเลขรุ่น: | X9 Plus |
| จำนวนสั่งซื้อขั้นต่ำ: | 2 ติดตั้ง |
| ราคา: | Negotible |
| รายละเอียดการบรรจุ: | กล่องกระดาษ |
| เวลาการส่งมอบ: | 20 วัน |
| เงื่อนไขการชำระเงิน: | L / C, T / T, D / P, D / A |
| สามารถในการผลิต: | 100sets / เดือน |
| ชื่อ: | X9 Plus Power unit | น้ำหนักเครื่องขึ้น: | 11~13กก. |
|---|---|---|---|
| <i>Max.</i> <b>แม็กซ์</b> <i>thrust</i> <b>แรงผลักดัน</b>: | 26.5กก. | แบตเตอรี่: | 14S |
| กระแสไฟเข้าสูงสุด: | 120A | น้ำหนักคอมโบ: | 1774g |
| เน้น: | ผลิตภัณฑ์ IPX7 UAV,ผลิตภัณฑ์ IPX7 FCC uav,ชิ้นส่วนโดรน ISO9001 |
||

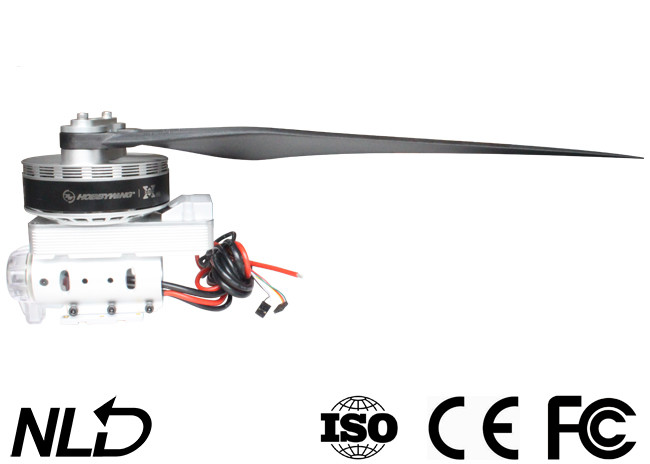

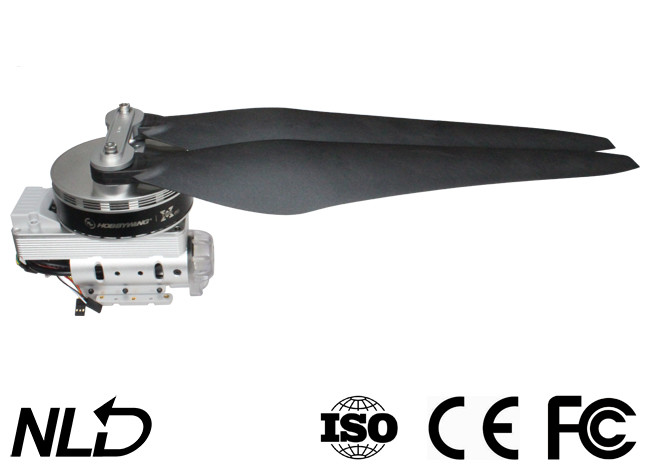

X9 Plus/Max Power Unit สำหรับการเกษตร Drone Take-off น้ำหนัก 11 ~ 15kgs สูงสุด 29kgs กันน้ำ IPX7
คำอธิบายของการคุ้มครอง
• การป้องกันการเริ่มต้น:
ESC จะปิดมอเตอร์หากไม่สามารถสตาร์ทมอเตอร์ได้ตามปกติภายใน 2 วินาทีโดยการเพิ่มอินพุตคันเร่งในกรณีนี้ คุณต้องย้ายคันเร่งกลับไปที่ตำแหน่งด้านล่างและรีสตาร์ทมอเตอร์(สาเหตุที่เป็นไปได้ของปัญหานี้: การเชื่อมต่อ/ขาดการเชื่อมต่อระหว่าง ESC กับสายมอเตอร์ไม่ดี ใบพัดถูกปิดกั้น และอื่นๆ)
• การป้องกันการล็อคมอเตอร์:
ESC จะตัดเอาท์พุตไปยังมอเตอร์ทันทีและจะไม่พยายามสตาร์ทมอเตอร์ใหม่เมื่อตรวจพบว่ามอเตอร์ล็อคอยู่ในเงื่อนไขนี้ คุณต้องดึงคันเร่งไปที่ตำแหน่งด้านล่างก่อน จากนั้นดันขึ้นด้านบนเพื่อล้างข้อผิดพลาดและรีสตาร์ท ESC เพื่อเริ่มการทำงานต่อ
• การป้องกันกระแสเกิน:
ESC จะตัดกระแสไฟออกทันทีเมื่อกระแสไฟสูงสุดเข้าใกล้ 300Aจะรีสตาร์ทหลังจากที่คุณปิดเครื่องแล้วเปิดใหม่เท่านั้น
• การป้องกันการสูญเสียสัญญาณคันเร่ง:
เมื่อ ESC ตรวจพบการสูญเสียสัญญาณนานกว่า 0.25 วินาที มันจะตัดเอาท์พุตทันทีเพื่อหลีกเลี่ยงการสูญเสียที่มากยิ่งขึ้นซึ่งอาจเกิดจากการหมุนของใบพัดด้วยความเร็วสูงอย่างต่อเนื่องESC จะกลับสู่เอาต์พุตที่สอดคล้องกันหลังจากรับสัญญาณปกติแล้ว
ข้อมูลจำเพาะ
|
X9 Plus น้ำหนักบินขึ้น 11 ~ 13 กก.;แม็กซ์แรงขับ 26.5กก. คำแนะนำแบตเตอรี่ 14S LiPo น้ำหนักคอมโบ 1774g ระดับการกันน้ำ IPX7 อุณหภูมิในการทำงาน -20 ℃ ~ 50 ℃ |
X9 Max น้ำหนักบินขึ้น 12 ~ 15 กก.;แม็กซ์แรงขับ 29kg คำแนะนำแบตเตอรี่ 14S LiPo น้ำหนักคอมโบ 1970g ระดับการกันน้ำ IPX7 อุณหภูมิในการทำงาน -20 ℃ ~ 55 ℃ |
เครื่องยนต์
|
X9 Plus ระดับ KV 100KV ขนาดสเตเตอร์ 96x20mm แบริ่งนำเข้าจากประเทศญี่ปุ่น |
X9 Max พิกัด KV 100 รอบต่อนาที/V ขนาดสเตเตอร์ 96x26mm เส้นผ่านศูนย์กลางท่อ D40/D45 แบริ่งนำเข้าจากประเทศญี่ปุ่น |
NS
|
X9 Plus แบตเตอรี่ LiPo ที่แนะนำ 6-14S LiPo ระดับสัญญาณอินพุต PWM 3.3V/5V (เข้ากันได้) ความถี่สัญญาณปีกผีเสื้อ 50-500Hz ความกว้างพัลส์การทำงาน 1050-1950 แม็กซ์แรงดันไฟฟ้าขาเข้า 60.9V แม็กซ์กระแสไฟเข้า (ระยะเวลาสั้น) 120A บีอีซี บิลด์ อิน |
X9 Max แบตเตอรี่ LiPo ที่แนะนำ 6-14S LiPo ระดับสัญญาณอินพุต PWM 3.3V/5V (เข้ากันได้) ความถี่สัญญาณปีกผีเสื้อ 50-500Hz ความกว้างพัลส์การทำงาน 1050-1950 แม็กซ์แรงดันไฟฟ้าขาเข้า 60.9V แม็กซ์กระแสไฟเข้า (ระยะเวลาสั้น) 150A บีอีซี บิลด์ อิน รูยึดสำหรับหัวฉีด D28.4mm-2*M3 |
ใบพัด
|
X9 Plus เส้นผ่านศูนย์กลางxPitch 36x120inch |
X9 Max เส้นผ่านศูนย์กลางxPitch 36x120inch |
โหลดใหญ่มาก
แรงขับสูงสุดต่อแกนสามารถเข้าถึง 29 กก. เมื่อจับคู่คอมโบระบบไฟฟ้า x9 Max ซึ่งมี FOC (Field Oriented Control) ESC พร้อมใบพัดแบบพับได้ขนาด 34 นิ้ว;คำสั่งผสมนี้ใช้ได้กับ 12-15 กก./แกน
รูสกรูและลวดเสริมการทำงาน
รูสกรูกลับด้าน (สำหรับติดตั้งและยึดหัวฉีด) ที่ด้านล่างของคอมโบระบบไฟฟ้า x9 Max และ ESC หัวฉีดแบบแรงเหวี่ยงที่มีแปรงในตัว (ซึ่งสามารถเชื่อมต่อกับหัวฉีดผ่านสายไฟ) ช่วยลดความยุ่งยากในการติดตั้งสำหรับโดรนเพื่อการเกษตร
การออกแบบที่กระจายความร้อนและทนต่อแรงกระแทกได้ดีเยี่ยม
การออกแบบแบบบูรณาการ ซึ่งเพิ่มพื้นที่สำหรับการนำความร้อนเพื่อให้สามารถใช้พลังงาน (/อินพุต) ที่สูงขึ้น รวมกับพัดลมแบบแรงเหวี่ยงบนโรเตอร์ของมอเตอร์ทำให้การทำงานของคอมโบระบบไฟฟ้า x9B มีความน่าเชื่อถือมากขึ้น
การออกแบบที่ทนต่อแรงกระแทกใต้ ESC จะดูดซับแรงกระแทกเพื่อปกป้องมอเตอร์และ ESC และลดความเสียหายต่อคอมโบที่เกิดจากการชน
บทนำ
ระบบไฟฟ้าไร้แปรงถ่าน X9 Max เป็นระบบไฟฟ้าที่สามารถรับน้ำหนักได้ 12-15 กก. (ต่อโรเตอร์) สำหรับโดรนทางการเกษตรสามารถให้แรงขับได้ถึง 29 กก. และจับคู่แขนหลอดคาร์บอนไฟเบอร์ขนาด 40/45 มม.กันน้ำและกันฝุ่นตามมาตรฐาน IPX7 และทนต่อน้ำฝน ยาฆ่าแมลง ละอองเกลือ ทราย ฝุ่น โคลน ดินทราย อุณหภูมิและแรงกระแทกสูงนอกจากนี้ยังมีอัลกอริธึมที่ใช้ในการปรับระบบ FOC ESC & Motor ให้เหมาะสม และทำให้ระบบมีความสมดุลมากขึ้น การป้องกันหลายอย่าง เช่น การตรวจจับตัวเองเมื่อเปิดเครื่อง แรงดันไฟฟ้าผิดปกติในการเปิดเครื่อง กระแสไฟเกินและล็อคมอเตอร์ และแบบเรียลไทม์ ฟังก์ชันเอาท์พุตข้อมูล
ความสนใจ
• เก็บโดรนของคุณให้ห่างจากฝูงชน สายไฟฟ้าแรงสูง และสิ่งกีดขวางเสมอ บินโดรนของคุณให้สอดคล้องกับกฎระเบียบด้านความปลอดภัยที่เกี่ยวข้อง
• ห้ามเข้าใกล้ใบพัดและมอเตอร์ที่ใช้ความเร็วสูง มิฉะนั้น คุณอาจได้รับบาดเจ็บ
• ตรวจสอบว่าชิ้นส่วนทั้งหมดอยู่ในสภาพดีก่อนใช้งานหรือไม่หากมีชิ้นส่วนที่เสียหายโปรดติดต่อโรงงานเพื่อขอเปลี่ยน
• ตรวจสอบว่าสกรูใด ๆ สำหรับการเชื่อมต่อชิ้นส่วนหลวมและมอเตอร์อยู่ในแนวนอนก่อนเที่ยวบินแต่ละครั้ง
• เส้นผ่านศูนย์กลางรูของแขนกลสำหรับระบบไฟฟ้า X9 Max คือ 40/45 มม.
• คุณสามารถเปลี่ยนสีแสงของชุด LED ได้ในกรณีนั้น คุณต้องถอดฝาครอบไฟและเลื่อนสวิตช์ DIP ตามลำดับ
• คุณสามารถล้างมอเตอร์ด้วยน้ำสะอาดหลังจากเที่ยวบินแต่ละครั้งเพื่อรักษาความสะอาด
การติดตั้งระบบไฟฟ้า
• ระบบไฟฟ้าทั้งหมดได้รับการประกอบขึ้นก่อนออกจากโรงงาน พร้อมใช้งาน และคุณสามารถติดบนโดรนเกษตรของคุณโดยตรงตามทิศทางการหมุน (CW/CCW) ที่ทำเครื่องหมายไว้บนมอเตอร์
• เส้นผ่านศูนย์กลางรู (ของแขน) คือ 40 มม.
• สายเคเบิลสามสี (ดำ/แดง/ขาว) ใช้สำหรับส่งออกข้อมูลและอัปเดตเฟิร์มแวร์ ESC สายเคเบิลสองสี (ขาว/ดำ) คือสายสัญญาณปีกผีเสื้อ และสายสีเหลืองคือสายสัญญาณออก RPM
• สัญญาณข้อมูล wir e ใช้สำหรับเอาต์พุต thr ottle input, เอาต์พุตเค้น, มอเตอร์ RPM, กระแสไฟเข้า, กระแสไฟขาออก, แรงดันไฟฟ้าขาเข้า, อุณหภูมิตัวเก็บประจุ, อุณหภูมิ MOS และอื่น ๆ
• ช่วงปีกผีเสื้อของ ESC ถูกกำหนดไว้ที่ 1100~1940μs
