| สถานที่กำเนิด: | ประเทศจีน |
|---|---|
| ชื่อแบรนด์: | NLD |
| ได้รับการรับรอง: | ISO9001 CE FCC |
| หมายเลขรุ่น: | X9 |
| จำนวนสั่งซื้อขั้นต่ำ: | 2 ติดตั้ง |
| ราคา: | Negotible |
| รายละเอียดการบรรจุ: | กล่องกระดาษ |
| เวลาการส่งมอบ: | 20 วัน |
| เงื่อนไขการชำระเงิน: | L / C, T / T, D / P, D / A |
| สามารถในการผลิต: | 100sets / เดือน |
| ชื่อ: | X9 | น้ำหนักเครื่อง: | 7~9.5kgs |
|---|---|---|---|
| <i>Max.</i> <b>สูงสุด</b> <i>Thrust</i> <b>แรงขับ</b>: | 19.2 กก | แบตเตอรี่: | 12s |
| อินพุตสูงสุดในปัจจุบัน: | 120A | กระแสไฟสูงสุดสูงสุด: | 150A |
| เน้น: | ชิ้นส่วน UAV ISO9001,อะไหล่ FCC UAV,ระบบไฟฟ้า X9 |
||

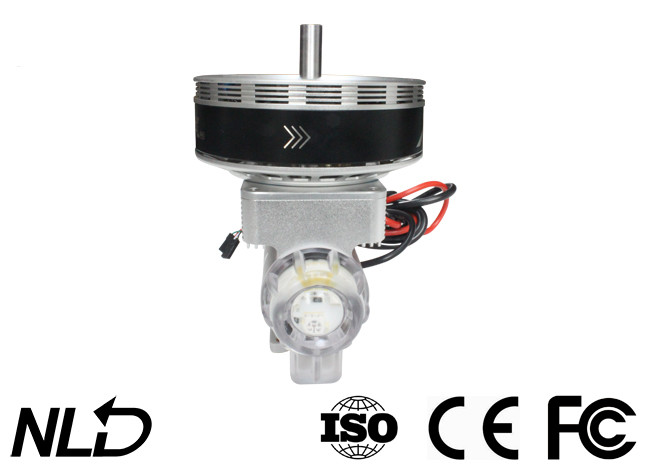

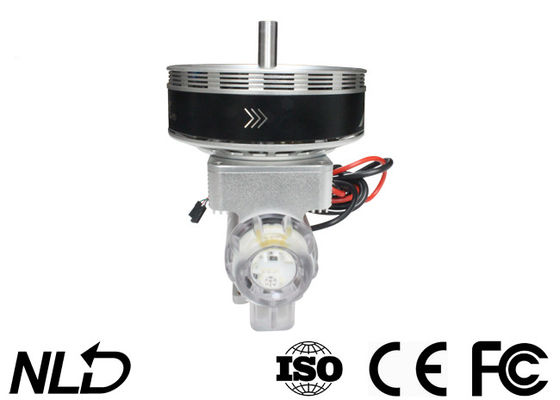

ระบบไฟฟ้า X9 เพื่อการเกษตร Drone Takeoff น้ำหนัก 7~9.5kgs สูงสุด 19.2kgs กันน้ำและกันฝุ่น
โหลดใหญ่มาก

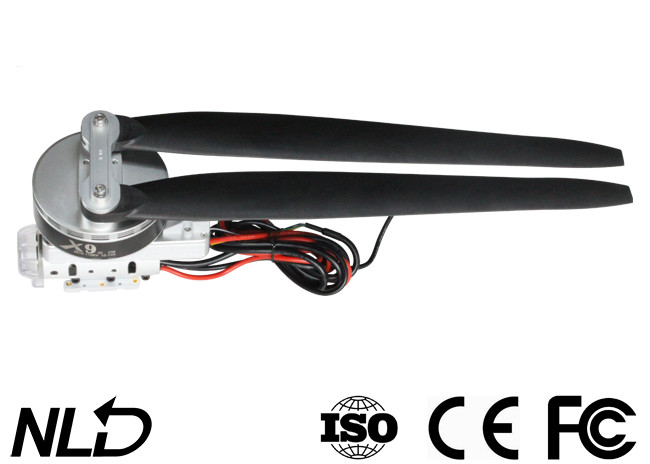

แรงขับสูงสุดต่อแกนสามารถเข้าถึง 22.5 กก. เมื่อจับคู่คอมโบระบบไฟฟ้า x9B ซึ่งมี FOC (Field Oriented Control) ESC พร้อมใบพัดแบบพับได้ขนาด 34 นิ้ว;คำสั่งผสมนี้ใช้ได้กับโดรนที่ใช้งานหนัก (7-9.5 กก./แกน) เช่น โดรนสี่ใบพัดที่มีน้ำหนัก 16 กก.
รูสกรูและลวดเสริมการทำงาน
รูสกรูกลับด้าน (สำหรับติดตั้งและยึดหัวฉีด) ที่ด้านล่างของคอมโบระบบไฟฟ้า x9 และ ESC หัวฉีดแบบแรงเหวี่ยงที่มีแปรงในตัว (ซึ่งสามารถเชื่อมต่อกับหัวฉีดผ่านสายไฟ) ช่วยลดความยุ่งยากในการติดตั้งสำหรับโดรนเพื่อการเกษตร
การออกแบบที่กระจายความร้อนและทนต่อแรงกระแทกได้ดีเยี่ยม
การออกแบบแบบบูรณาการ ซึ่งเพิ่มพื้นที่สำหรับการนำความร้อนเพื่อให้สามารถใช้พลังงาน (/อินพุต) ที่สูงขึ้น รวมกับพัดลมแบบแรงเหวี่ยงบนโรเตอร์ของมอเตอร์ทำให้การทำงานของคอมโบระบบไฟฟ้า x9B มีความน่าเชื่อถือมากขึ้น
การออกแบบที่ทนต่อแรงกระแทกใต้ ESC จะดูดซับแรงกระแทกเพื่อปกป้องมอเตอร์และ ESC และลดความเสียหายต่อคอมโบที่เกิดจากการชน
พารามิเตอร์ขั้นสูง
| แรงดันไฟฟ้า (V) | ใบพัด | คันเร่ง (%) | แรงขับ | แอมแปร์(A) | พลังงาน(W) | ความเร็ว (รอบต่อนาที) | ประสิทธิภาพ (g/W) |
| 46V (12S ไลโป) |
ใบพัดพับได้ 34 นิ้ว
|
40% | 5005 | 9.6 | 444.2 | 1763 | 11.27 |
| 45% | 5998 | 12.8 | 591.5 | พ.ศ. 2489 | 10.14 | ||
| 50% | 7248 | 17 | 789.4 | 2139 | 9.18 | ||
| 52% | 7923 | 19.1 | 885.0 | 2218 | 8.95 | ||
| 54% | 8495 | 21.2 | 982.8 | 2287 | 8.64 | ||
| 56% | 9018 | 23.7 | 1094.8 | 2372 | 8.24 | ||
| 58% | 9498 | 25.5 | 1183.8 | 2432 | 8.02 | ||
| 60% | 10143 | 28.0 | 1301.2 | 2515 | 7.80 | ||
| 62% | 10769 | 30.6 | 1422.9 | 2590 | 7.57 | ||
| 64% | 11493 | 34.2 | 1578.6 | 2671 | 7.28 | ||
| 66% | 12136 | 37.1 | 1716.7 | 2738 | 7.07 | ||
| 68% | 13004 | 41.0 | 1896.7 | 2818 | 6.86 | ||
| 70% | 13646 | 44.1 | 2048.1 | 2889 | 6.66 | ||
| 75% | 15198 | 53.5 | 2470.0 | 3075 | 6.15 | ||
| 80% | 17500 | 66.4 | 3073.1 | 3271 | 5.69 | ||
| 90% | 21553 | 94.6 | 4373.8 | 3636 | 4.93 | ||
| 100% | 22994 | 100.8 | 4790.4 | 3697 | 4.80 |
บทนำ
ระบบไฟฟ้าไร้แปรงถ่าน X9 เป็นระบบไฟฟ้าที่สามารถรับน้ำหนักได้ 7~9.5 กก. (ต่อโรเตอร์) สำหรับโดรนทางการเกษตรสามารถให้แรงขับได้ถึง 19.2 กก. และจับคู่แขนหลอดคาร์บอนไฟเบอร์ขนาด 40 มม.กันน้ำและกันฝุ่นตามมาตรฐาน IPX7 และทนต่อน้ำฝน ยาฆ่าแมลง ละอองเกลือ ทราย ฝุ่น โคลน ดินทราย อุณหภูมิและแรงกระแทกสูงนอกจากนี้ยังมีอัลกอริธึมที่ใช้ในการปรับระบบ FOC ESC & Motor ให้เหมาะสม และทำให้ระบบมีความสมดุลมากขึ้น การป้องกันหลายอย่าง เช่น การตรวจจับตัวเองเมื่อเปิดเครื่อง แรงดันไฟฟ้าผิดปกติในการเปิดเครื่อง กระแสไฟเกินและล็อคมอเตอร์ และแบบเรียลไทม์ ฟังก์ชันเอาท์พุตข้อมูล
ความสนใจ
• เก็บโดรนของคุณให้ห่างจากฝูงชน สายไฟฟ้าแรงสูง และสิ่งกีดขวางเสมอ บินโดรนของคุณให้สอดคล้องกับกฎระเบียบด้านความปลอดภัยที่เกี่ยวข้อง
• ห้ามเข้าใกล้ใบพัดและมอเตอร์ที่ใช้ความเร็วสูง มิฉะนั้น คุณอาจได้รับบาดเจ็บ
• ตรวจสอบว่าชิ้นส่วนทั้งหมดอยู่ในสภาพดีก่อนใช้งานหรือไม่หากมีชิ้นส่วนที่เสียหายโปรดติดต่อโรงงานเพื่อขอเปลี่ยน
• ตรวจสอบว่าสกรูใด ๆ สำหรับการเชื่อมต่อชิ้นส่วนหลวมและมอเตอร์อยู่ในแนวนอนก่อนเที่ยวบินแต่ละครั้ง
• เส้นผ่านศูนย์กลางรูของแขนกลสำหรับระบบไฟฟ้า X9 คือ 40 มม.
• คุณสามารถเปลี่ยนสีแสงของชุด LED ได้ในกรณีนั้น คุณต้องถอดฝาครอบไฟและเลื่อนสวิตช์ DIP ตามลำดับ
• คุณสามารถล้างมอเตอร์ด้วยน้ำสะอาดหลังจากเที่ยวบินแต่ละครั้งเพื่อให้สะอาด
ข้อมูลจำเพาะ
| แม็กซ์แรงขับ | 19.2 กก./แกน (46V, ระดับน้ำทะเล) | แบตเตอรี่ LiPo ที่แนะนำ | 12S LiPo |
| น้ำหนักขึ้นเครื่องที่แนะนำ | 7-9.5 กก./แกน (46V, ระดับน้ำทะเล) | น้ำหนักคอมโบ | 1400g |
| คะแนนกันน้ำ | IPX7 | อุณหภูมิในการทำงาน | -20℃~55℃ |
เครื่องยนต์
| ขนาดสเตเตอร์ | 96*16mm |
| ระดับ KV | 110KV |
| OD ของท่อคาร์บอนไฟเบอร์ | φ40mm |
| การแบก | ตลับลูกปืนกันน้ำนำเข้า |
NS
| แบตเตอรี่ LiPo ที่แนะนำ | 6-12S LiPo | ระดับสัญญาณอินพุต PWM | 3.3v/5v (เข้ากันได้) |
| ความถี่สัญญาณคันเร่ง | 50-500Hz | ความกว้างของพัลส์ในการทำงาน | 1100~1940μs คงที่หรือไม่สามารถตั้งโปรแกรมได้ |
| แม็กซ์แรงดันไฟฟ้าขาเข้า | 52.2V | แม็กซ์อินพุตปัจจุบัน | 120 A |
| บีอีซี | สร้างขึ้นใน | แม็กซ์กระแสสูงสุด | 150 A |
| รูยึดหัวฉีด | φ28.4mm-2*M3 | ||
ใบพัด
เส้นผ่านศูนย์กลาง×พิทช์ 34.7x11 นิ้ว
การติดตั้งระบบไฟฟ้า
• ระบบไฟฟ้าทั้งหมดได้รับการประกอบขึ้นก่อนออกจากโรงงาน พร้อมใช้งาน และคุณสามารถติดบนโดรนเกษตรของคุณโดยตรงตามทิศทางการหมุน (CW/CCW) ที่ทำเครื่องหมายไว้บนมอเตอร์
• เส้นผ่านศูนย์กลางรู (ของแขน) คือ 40 มม.
• สายเคเบิลสามสี (ดำ/แดง/ขาว) ใช้สำหรับส่งออกข้อมูลและอัปเดตเฟิร์มแวร์ ESC สายเคเบิลสองสี (ขาว/ดำ) คือสายสัญญาณปีกผีเสื้อ และสายสีเหลืองคือสายสัญญาณออก RPM
• สัญญาณข้อมูล wir e ใช้สำหรับเอาต์พุต thr ottle input, เอาต์พุตเค้น, มอเตอร์ RPM, กระแสไฟเข้า, กระแสไฟขาออก, แรงดันไฟฟ้าขาเข้า, อุณหภูมิตัวเก็บประจุ, อุณหภูมิ MOS และอื่น ๆ
• ช่วงปีกผีเสื้อของ ESC ถูกกำหนดไว้ที่ 1100~1940μs
