| สถานที่กำเนิด: | ประเทศจีน |
|---|---|
| ชื่อแบรนด์: | NLD |
| ได้รับการรับรอง: | ISO9001 CE FCC |
| หมายเลขรุ่น: | X8 |
| จำนวนสั่งซื้อขั้นต่ำ: | 2 ติดตั้ง |
| ราคา: | Negotible |
| รายละเอียดการบรรจุ: | กล่องกระดาษ |
| เวลาการส่งมอบ: | 20 วัน |
| เงื่อนไขการชำระเงิน: | L / C, T / T, D / P, D / A |
| สามารถในการผลิต: | 100sets / เดือน |
| ชื่อ: | ระบบไฟฟ้า X8 | โหลดที่แนะนำ: | 5~7กก |
|---|---|---|---|
| <i>Max.</i> <b>แม็กซ์</b> <i>thrust</i> <b>แรงผลักดัน</b>: | 15.3กก. | แบตเตอรี่: | 6~12S |
| <i>Cont.</i> <b>ต่อ</b> <i>current</i> <b>หมุนเวียน</b>: | 80A กระจายความร้อนได้ดี | กระแสสูงสุด: | 100A กระจายความร้อนได้ดี |
| แสงสูง: | IPX7 UAV Parts,IPX7 Dustproof UAV Parts,Waterproof X8 power system |
||

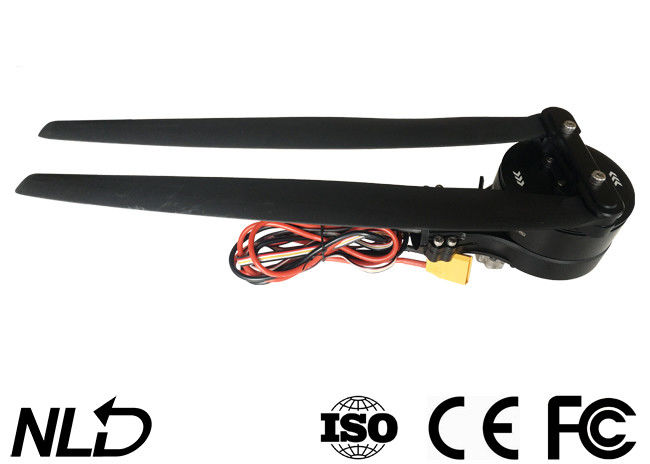

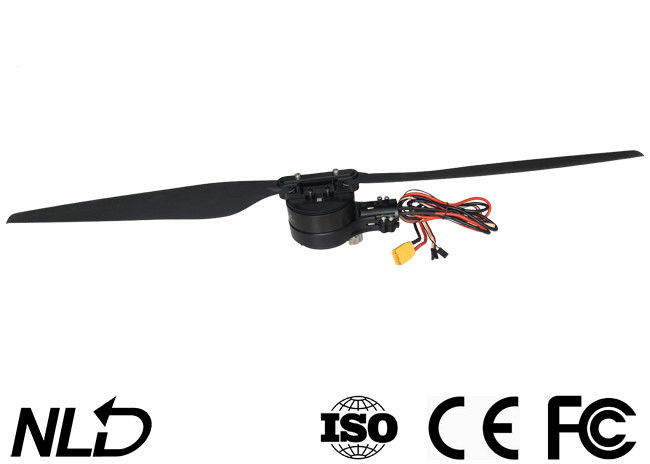

X8 Brushless Motor Power System สำหรับการเกษตร UAV Drone โหลด 5 ~ 7kgs สูงสุด 15.3kgs กันน้ำกันฝุ่น IPX7
พารามิเตอร์ขั้นสูง
| แรงดันไฟฟ้า (V) | ใบพัด | คันเร่ง (%) | แรงขับ | แอมแปร์(A) | พลังงาน(W) | ประสิทธิภาพ (g/W) |
| 48V (12S ไลโป) |
ใบพัดพับได้ 30.5 นิ้ว
|
44% | 3012 | 3.5 | 231.1 | 13.0 |
| 51% | 4009 | 7.1 | 346.9 | 11.6 | ||
| 56% | 5032 | 9.6 | 471.6 | 10.7 | ||
| 60% | 6000 | 12.6 | 615.0 | 9.8 | ||
| 64% | 6978 | 15.8 | 769.7 | 9.1 | ||
| 68% | 8009 | 19.6 | 957.6 | 8.4 | ||
| 72% | 9009 | 23.4 | 1144.1 | 7.9 | ||
| 76% | 9970 | 27.7 | 1350.8 | 7.4 | ||
| 80% | 10984 | 32.4 | 1579.1 | 7.0 | ||
| 84% | 12036 | 37.2 | 1812.5 | 6.6 | ||
| 87% | 12962 | 41.7 | 2031.8 | 6.4 | ||
| 94% | 14954 | 51.7 | 2520.3 | 5.9 | ||
| 100% | 16183 | 60.6 | 2944.2 | 5.5 |
บทนำ
ระบบไฟฟ้าไร้แปรงถ่าน X8 เป็นระบบไฟฟ้าที่สามารถรับน้ำหนักได้ 5 ~ 7 กก. (ต่อโรเตอร์) สำหรับโดรนทางการเกษตรสามารถให้แรงขับได้ถึง 15.3 กก. และจับคู่แขนหลอดคาร์บอนไฟเบอร์ 30/35 มม.กันน้ำและกันฝุ่นตามมาตรฐาน IPX7 และทนต่อน้ำฝน ยาฆ่าแมลง ละอองเกลือ ทราย ฝุ่น โคลน ดินทราย อุณหภูมิและแรงกระแทกสูงนอกจากนี้ยังมีอัลกอริธึมที่ใช้ในการปรับระบบ FOC ESC & Motor ให้เหมาะสม และทำให้ระบบมีความสมดุลมากขึ้น การป้องกันหลายอย่าง เช่น การตรวจจับตัวเองเมื่อเปิดเครื่อง แรงดันไฟฟ้าผิดปกติในการเปิดเครื่อง กระแสไฟเกินและล็อคมอเตอร์ และแบบเรียลไทม์ ฟังก์ชันเอาท์พุตข้อมูล
ความสนใจ
• ให้ dr one ของคุณอยู่ห่างจากฝูงชน สายไฟฟ้าแรงสูง และสิ่งกีดขวางเสมอ บินโดรนของคุณให้เป็นไปตามข้อบังคับด้านความปลอดภัยที่เกี่ยวข้อง
• ห้ามเข้าใกล้ใบพัดและมอเตอร์ที่ใช้ความเร็วสูง มิฉะนั้น คุณอาจได้รับบาดเจ็บ
• ตรวจสอบว่าชิ้นส่วนทั้งหมดอยู่ในสภาพดีก่อนใช้งานหรือไม่หากมีชิ้นส่วนที่เสียหายโปรดติดต่อโรงงานเพื่อขอเปลี่ยน
• ตรวจสอบว่าสกรูใด ๆ สำหรับการเชื่อมต่อชิ้นส่วนหลวมและมอเตอร์อยู่ในแนวนอนก่อนเที่ยวบินแต่ละครั้ง
• เส้นผ่านศูนย์กลางรูของแขนสำหรับระบบจ่ายไฟ X8 คือ 35 มม. หากคุณต้องการใช้ท่อขนาด 30 มม. ให้ติดตั้งอะแดปเตอร์ท่อ (รวมอยู่ในกล่องผลิตภัณฑ์) ลงในท่อสำหรับฉีดบนตัวยึดมอเตอร์ก่อน
• คุณสามารถเปลี่ยนสีแสงของชุด LED ได้ในกรณีนั้น คุณต้องถอดฝาครอบไฟและเลื่อนสวิตช์ DIP ตามลำดับ
• คุณสามารถล้างมอเตอร์ด้วยน้ำสะอาดหลังจากเที่ยวบินแต่ละครั้งเพื่อรักษาความสะอาด
ข้อมูลจำเพาะ
| แม็กซ์แรงขับ | 15.3 กก./แกน (48V, ระดับน้ำทะเล) | แบตเตอรี่ LiPo ที่แนะนำ | 12S LiPo |
| น้ำหนักขึ้นเครื่องที่แนะนำ | 5-7 กก./แกน (48V, ระดับน้ำทะเล) | น้ำหนักคอมโบ | 1040g |
| คะแนนกันน้ำ | IPX7 | อุณหภูมิในการทำงาน | -20℃~50℃ |
เครื่องยนต์
| ขนาดสเตเตอร์ | 81*20mm |
| ระดับ KV | 100KV |
| OD ของท่อคาร์บอนไฟเบอร์ | φ30mm/φ28mm (*จำเป็นต้องใช้ตัวแปลงท่อ) |
| การแบก | ลูกปืน NSK (กันน้ำ) |
NS
| แบตเตอรี่ LiPo ที่แนะนำ | 6-12S LiPo | ระดับสัญญาณอินพุต PWM | 3.3v/5v |
| ความถี่สัญญาณคันเร่ง | 50-500Hz | ความกว้างของพัลส์ในการทำงาน | 1100~1940μs คงที่หรือไม่สามารถตั้งโปรแกรมได้ |
| แม็กซ์แรงดันไฟฟ้าขาเข้า | 52.2V | แม็กซ์อินพุตปัจจุบัน | 80 A |
| บีอีซี | สร้างขึ้นใน | แม็กซ์กระแสสูงสุด | 100 A |
| รูยึดหัวฉีด | φ28.4mm-2*M3 | ||
ใบพัด
เส้นผ่านศูนย์กลาง×ระยะ 3090
น้ำหนัก 180g
การติดตั้งระบบไฟฟ้า
• ระบบไฟฟ้าทั้งหมดได้รับการประกอบขึ้นก่อนออกจากโรงงาน พร้อมใช้งาน และคุณสามารถติดบนโดรนเกษตรของคุณโดยตรงตามทิศทางการหมุน (CW/CCW) ที่ทำเครื่องหมายไว้บนมอเตอร์
• เส้นผ่านศูนย์กลางรู (ของแขน) คือ 35 มม. หากคุณต้องการใช้ท่อขนาด 30 มม. จำเป็นต้องใช้อะแดปเตอร์ท่อ
• สายเคเบิลสามสี (ดำ/แดง/ขาว) ใช้สำหรับส่งออกข้อมูลและอัปเดตเฟิร์มแวร์ ESC สายเคเบิลสองสี (ขาว/ดำ) คือสายสัญญาณปีกผีเสื้อ และสายสีเหลืองคือสายสัญญาณออก RPM
• สัญญาณข้อมูล wir e ใช้สำหรับเอาต์พุต thr ottle input, เอาต์พุตเค้น, มอเตอร์ RPM, กระแสไฟเข้า, กระแสไฟขาออก, แรงดันไฟฟ้าขาเข้า, อุณหภูมิตัวเก็บประจุ, อุณหภูมิ MOS และอื่น ๆ
• ช่วงปีกผีเสื้อของ ESC ถูกกำหนดไว้ที่ 1100~1940μs
